產品概述HD-TMDE遠程運輸監測裝置是針對變壓器遠程運輸監測的特殊需求以及實際情況進行定制化設計的低功耗產品，擁有傾斜角、加速度以及氣壓的監控功能。其能夠根據變壓器氣壓情況，進行自動補氣，缺氣報警以及自動監測恢復等功能。同時，設備具備4G通訊功能和RS485通信接口，及本地SD卡數據記錄功能。裝置具有IP65防護等級，可應用于各類嚴酷環境條件下使用。

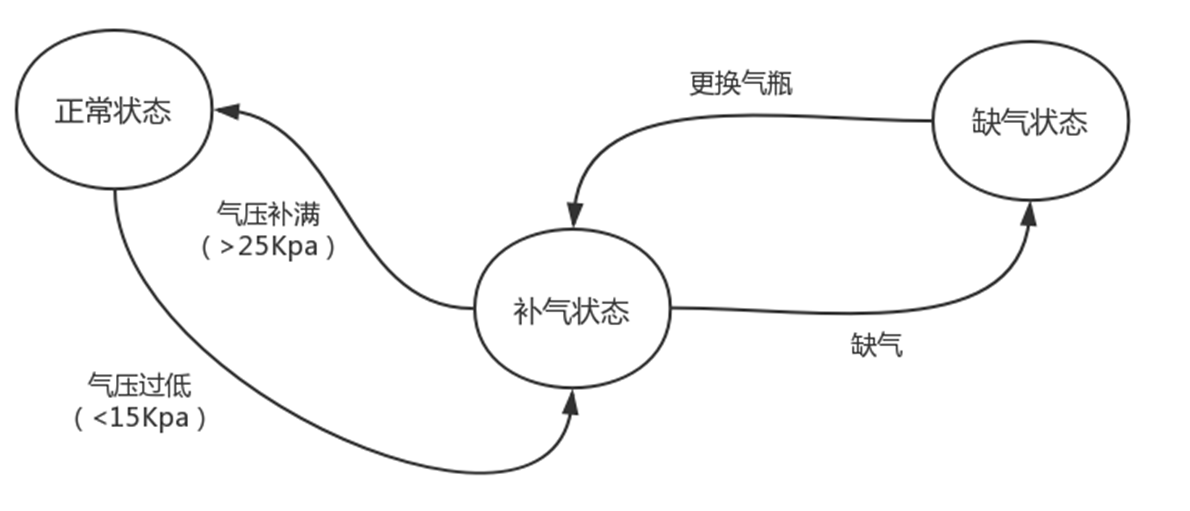

裝置每次的上電時，會自動進行當前狀態的判斷，恢復斷電或從休眠狀態喚醒，獲取監測數據，并進行必要地數據記錄。系統運行基本狀態有三個：正常狀態、補氣狀態和缺氣狀態。系統會根據實際的情況和條件在三個狀態中切換以達到在低功耗狀態下的檢測和報警功能。系統的狀態轉換簡圖如下：
產品特點環境條件
環境參數 |
使用 環境條件 |
貯存 環境條件 |
備注 |
|||
項目 |
參數 |
單位 |
||||
氣候條件 |
溫度 |
低溫 |
℃ |
-40 |
-50 |
滿足GB-T 15145 ? |
高溫 |
℃ |
60 |
70 |
|||
濕度 |
低相對濕度 |
％ |
5 |
5 |
||
高相對濕度 |
％ |
95 |
95 |
|||
凝露 |
有/無 |
無 |
無 |
|||
?
EMC特性
項目 |
指標 |
傳導干擾 |
EN61000-4-6? 150Khz~80Mhz,10V RMSCLASS A |
電壓驟降 |
EN61000-4-11 |
輻射干擾 |
EN55001?? ? A類，組1 CLASS A |
輻射干擾 |
EN55001?? ? A類，組1 CLASS A |
靜電放電抗擾性：空氣放電 |
EN61000-4-2：8KV空氣放電，6KV接觸放電，判據B GB/T 14598?? 8KV 、6KV |
浪涌沖擊抗擾性 |
EN61000-4-5：差模1KV，共模2KV，判據B GB/T 14598 2KV B類 （通信 1KV） |
快速瞬變電脈沖群抗擾性 |
EN61000-4-4：2KV，5Khz,-AC和DC系統電源耦合網絡，2KC，5Khz-I/O耦合夾 判據B GB/T 14598 2KV B類 (通信1KV) |
?
安全特性
項目 |
指標要求 |
絕緣電壓 |
電源對地：? 可承受2000Vac 1分鐘，無擊穿或飛弧現象，漏電流≤2mA 信號對地：? 可承受2000Vac 1分鐘，無擊穿或飛弧現象，漏電流≤2mA |
絕緣電阻 |
正常大氣壓，相對濕度＜90%，無冷凝條件下，試驗電壓為500VDC時，各回路間無電氣連接及對地之間的絕緣電阻≥100MΩ。 |
防護等級 |
IP65 |
?
應用領域
技術參數
安裝尺寸圖
